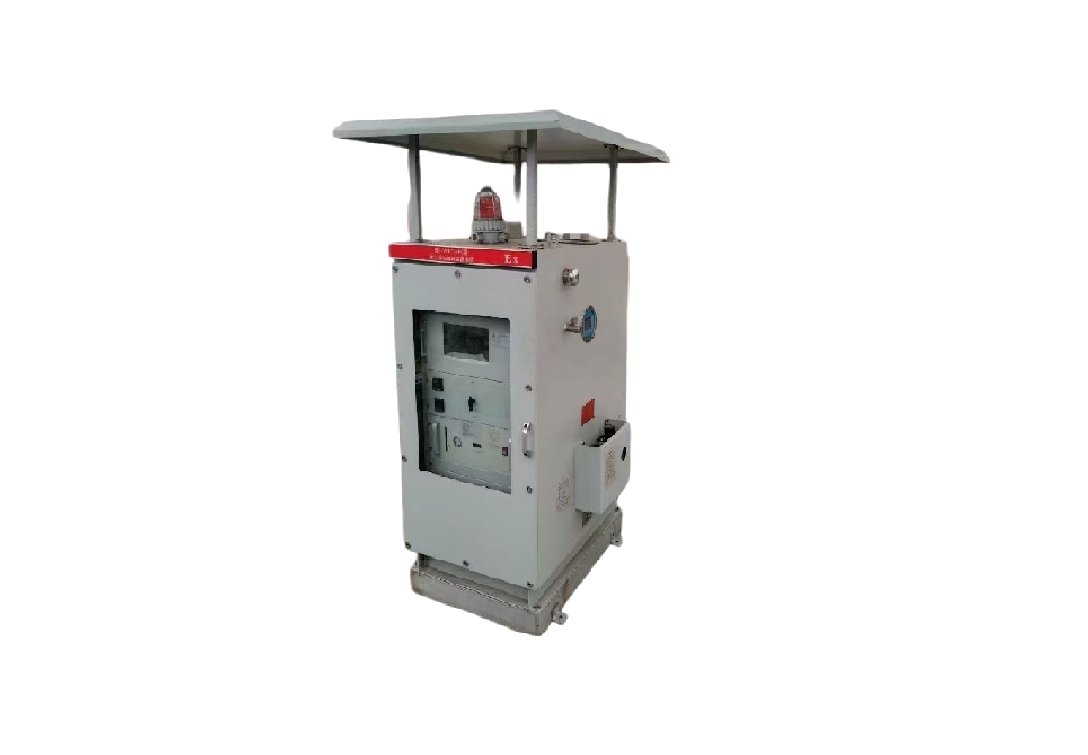

【产品名称】FID型可燃气体LEL在线监测仪氢火焰离子化检测器
【产品型号】M-2010-FID
【测量对象】总烃，%LEL
【工作电压】220 VAC，50Hz
【尺寸】500mm×482(435)mm×213mm（L×W×H）
【材质】
【应用领域】废气处理装置（RTO/RCO/焚烧炉等）入口、排口气体浓度监测、排放净化和化工清洁工厂总碳氢化合物的实时监测等
产品介绍
M-2010-FID 总烃，%LEL 分析仪使用火焰离子化检测器(FID)技术 ，灵敏度高 ，稳定性好 ，具有多种可选测量范围，适用于各类有机气体总烃浓度以及爆炸下限（LEL）实时分析应用，广泛应用于RTO入口LEL爆炸限监测、VOC去除装置脱除效率监测、THC浓度监测等。

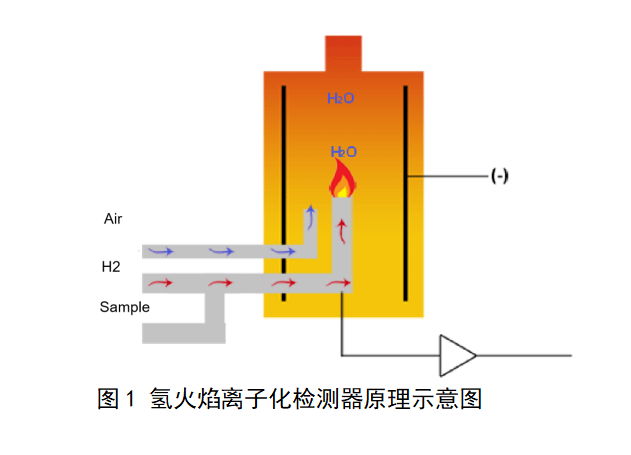

氢火焰离子化检测器（FID）的工作原理是基于有机化合物在氢火焰中燃烧产生离子和电子的原理。当有机化合物进入氢火焰燃烧时，产生带电粒子（离子和电子），这些粒子在电场中形成微弱电流。电流强度与有机物浓度成比例，经过高电阻放大后输出信号，实现对有机物的定量检测。
LEL%(爆炸下限)
LEL%(Lower Explosive Limit percentage)是指可燃气体在空气中浓度的最低百分比，气体与空气的混合物达到了爆炸下限。换句话说，当气体浓度低于LEL%时，混合物太稀薄，无法维持燃烧；高于这个浓度，混合物太浓稠，氧气不足以支持燃烧；当浓度低于爆炸下限时，是安全的，不会引起燃烧或爆炸，当浓度高于上限时，环境中氧气的含量不足，也不会引起燃烧或爆炸，可燃气体的浓度只有在爆炸下限和上限之间才会发生爆炸。

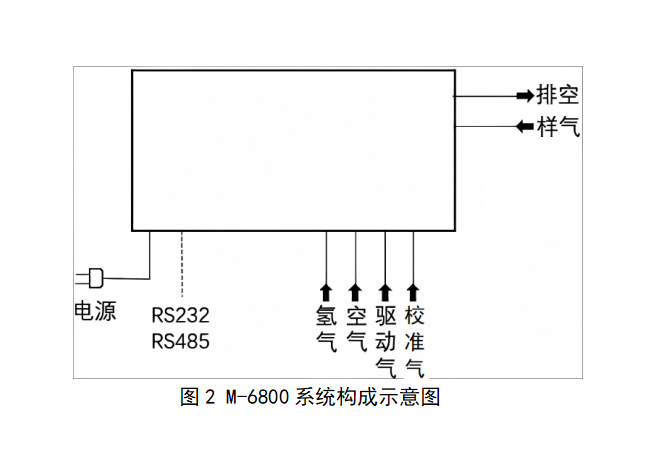

M-6800系统构成如下图所示：
产品应用场景
l 工业过程工艺气体中的总碳氢测量。
l 废气处理装置（RTO/RCO/焚烧炉等）入口、排口气体浓度监测。
l 排放净化和化工清洁工厂总碳氢化合物的实时监测。
l 空分装置液氧中总碳氢含量监测。
l 催化、生物以及活性炭处理装置排放口有机物浓度实时监测。
l 粗煤气转换清洁气体中总碳氢化合物的实时监测。
l 生产过程有机物泄漏监测预警。
l 溶剂饱和空气的爆炸下限监控及预警。
性能优势
M-2010-FID 在医药、化工、烟草、食品包装等行业有着卓越的优势。
l 响应时间快： T90≤2S，总响应时间＜5S。
l 内置高温泵，适合低压取样工况。
l 系统全程加热，避免样气中有机物冷凝吸附。
l 测量精度高，≤1% F.S.。
l 内置EPC流量控制稳定。
l 对各类碳氢响应因子接近1，测量稳定，精度高。
l 可同时输出THC浓度、爆炸限LEL值。
技术参数
品牌 | 上海麦越环境技术有限公司 |
测量组分 | 总烃，%LEL |
量程 | THC:(0～100000)ppmC LEL:(0～100)%LEL |
环境温度 | (5～40)℃ |
分析仪加热 | 120℃，其它温度可定制 |
采样流量 | 0.5SLM～1.5SLM |
重复性 | ≤1% |
分析周期 | 实时出数 |
零点、量程漂移 | ≤±2%F.S./24h |
线性误差 | ≤±1%F.S. |
通讯协议 | Modbus通讯协议 |
型号 | M-6800 |
尺寸 | 500mm×482(435)mm×213mm（L×W×H） |
重量 | 20.5kg |
环境湿度 | (0～95)%RH |
样气 | 待测样气，进样压力80～110kPa（绝压） |
氢气 | 纯度99.99%以上，氢气瓶或氢气发生器供气，压力：0.4MPa |
空气 | 洁净空气，碳氢化合物浓度≤0.3mg/m3，压力：0.4MPa |
驱动气 | 洁净空气，碳氢化合物浓度≤0.3mg/m3，压力：0.4MPa |
标气 | 压力要求0.2MPa |
工作电源 | 220 VAC，50Hz |
功率 | 启动500w，运行150W |
